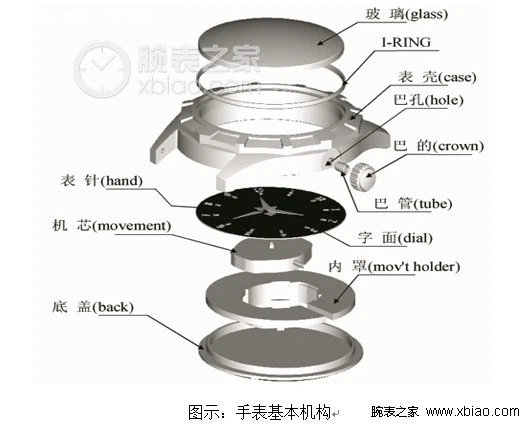

Wewnętrzna struktura automatycznego zegarka

Zegarki mechaniczne można ogólnie podzielić na dwa rodzaje: zegarki ręczne i automatyczne. Źródło zasilania tych dwóch typów maszyn jest napędzane przez sprężynę wewnątrz mechanizmu, która napędza koło zębate, a następnie popycha igłę zegarka. Jednak źródło zasilania jest inne. Zegarki mechaniczne z ręcznym naciągiem opierają się na sile ręki. Grubość mechanizmu jest cieńsza niż w konwencjonalnych zegarkach z automatycznym naciągiem, a waga zegarka jest stosunkowo lekka. „Zegarek z automatycznym łańcuchem wykorzystuje automatycznie obracającą się tarczę mechanizmu do obracania się w lewo i w prawo w celu wytworzenia mocy napędzającej sprężynę, ale grubość zegarka jest stosunkowo większa niż w przypadku zegarka nakręcanego ręcznie”.

Przekładnia zegarków, zwłaszcza przekładnia główna, szeroko wykorzystuje tak zwany okrągły kształt zęba. Ten kształt zęba jest ewolucją kształtu zęba do okablowania. Ze względu na trudność obróbki czystych cykloidalnych kształtów zębów, zamiast cykloid stosuje się łuki kołowe, znane również jako zmodyfikowane cykloidalne kształty zębów, które mogą sprawić, że minimalna liczba zębów na wale przekładni wynosi 6, osiągając w ten sposób duże przełożenie, gdy liczba zębów na tarczy nie jest zbyt duża, co jest niezwykle korzystne przy zmniejszaniu średnicy środka i przy zegarkach o wysokiej częstotliwości. Sprawność transmisji jest stosunkowo wysoka, na ogół sięga około 95 proc. Ze względu na mały rozmiar mechanizmu zegarka energia zmagazynowana w zespole koła kasety nie jest duża. Jeśli utrata energii jest zbyt duża, wpłynie to bezpośrednio na jakość pomiaru czasu zegarka. Jest bardzo wrażliwy na błędy obróbki. Na przykład błąd kształtu zęba i błąd odległości środka mogą powodować zmiany w charakterystyce zazębienia. Ponieważ jego kształt zęba jest określany przez parę zazębiających się kół zębatych i modułów, liczba zębów i modułów jest różna, a także różne są stosowane płyty grzejne i frezy.

Skład jest bardzo prosty. Szwajcarskie zegarki mają stosunkowo niewiele części, składających się głównie z kół wychwytowych, elementów widełek wychwytowych (w tym widełek wychwytowych, wkładania buta, wyjmowania buta, sworznia widelca, wałka widelca), elementów podwójnego dysku (podwójny dysk, sworzeń dysku) i kołków ograniczających na główna płyta zaciskowa. Jednak niektóre zegarki nie używają kołków ograniczających, ale zamiast tego frezują dwa występy bezpośrednio w płycie głównej lub zacisku widelca, aby ograniczyć pozycję. Inni używają gwoździa wystającego z elementu widełek wychwytowych, aby włożyć go do otworu w głównej płycie zaciskowej, aby ograniczyć jego położenie na obu ścianach otworu. Ten typ mechanizmu wychwytowego nazywany jest mechanizmem wychwytowym typu widełkowego, który dzieli się na dwa typy: prosty widelec i typ bocznego widelca. Pierwsza polega na tym, że otwór wału koła wychwytowego, otwór wału widelca wychwytowego i otwór wału obrotowego znajdują się w jednej linii; Ten ostatni polega na tym, że linie łączące te trzy otwory mają określony kąt. Chociaż te dwie formy są różne, ich skład i zasada działania są takie same. Stosowany głównie w zegarkach średniej i wysokiej klasy.

Cykloidalny system sprężyn włosowych jest częścią, która wytwarza stabilną częstotliwość drgań. Te dwie części są organicznie połączone poprzez przekładnię zębatą i mechanizm wychwytowy, tworząc kręgosłup mechanizmu zegarka. Wibracje zespołu cykloidalnej sprężyny włosowej pochłaniają pewną ilość energii, którą uzupełnia główny układ napędowy. Duży zapas, duża huśtawka zespołu sprężyny włosowej koła obrotowego; Przeciwnie, jeśli zasilanie energią jest małe, kąt wychylenia zespołu sprężyny włosowej koła obrotowego jest mały, tj. amplituda wychylenia jest mała. Jeśli dostarczana energia jest zawsze utrzymywana na stałym poziomie, kąt wychylenia zespołu sprężyn włosowych koła obrotowego również pozostaje niezmieniony, to znaczy amplituda wychylenia pozostaje niezmieniona. W rzeczywistości niemożliwe jest, aby podaż energii pozostała niezmieniona. „Ponieważ ciasna sprężyna nad zegarkiem mechanicznym dostarcza siłę napędową, moment obrotowy będzie się zmniejszał wraz z rozluźnianiem sprężyny. Oczywiście dostarczana energia również odpowiednio się zmniejsza”. Ponadto energia ta przechodzi przez mechanizm transmisyjny i wychwytowy, a charakterystyka zazębienia przekładni zębatej, charakterystyka robocza, sprawność przekładni i sprawność mechanizmu wychwytowego mechanizmu wychwytowego stale się zmieniają. Dlatego wychylenie zespołu sprężyny włosowej rolki zmienia się w różnych momentach. W przypadku pomiaru za pomocą miernika wychylenia lub rejestratora wychylenia pokazane wartości stale się zmieniają, generalnie osiągając maksymalną wartość w określonym przedziale czasu. Średnia z minimalnych wartości reprezentuje wychylenie w danym okresie czasu.
